一、产品概述与工作原理

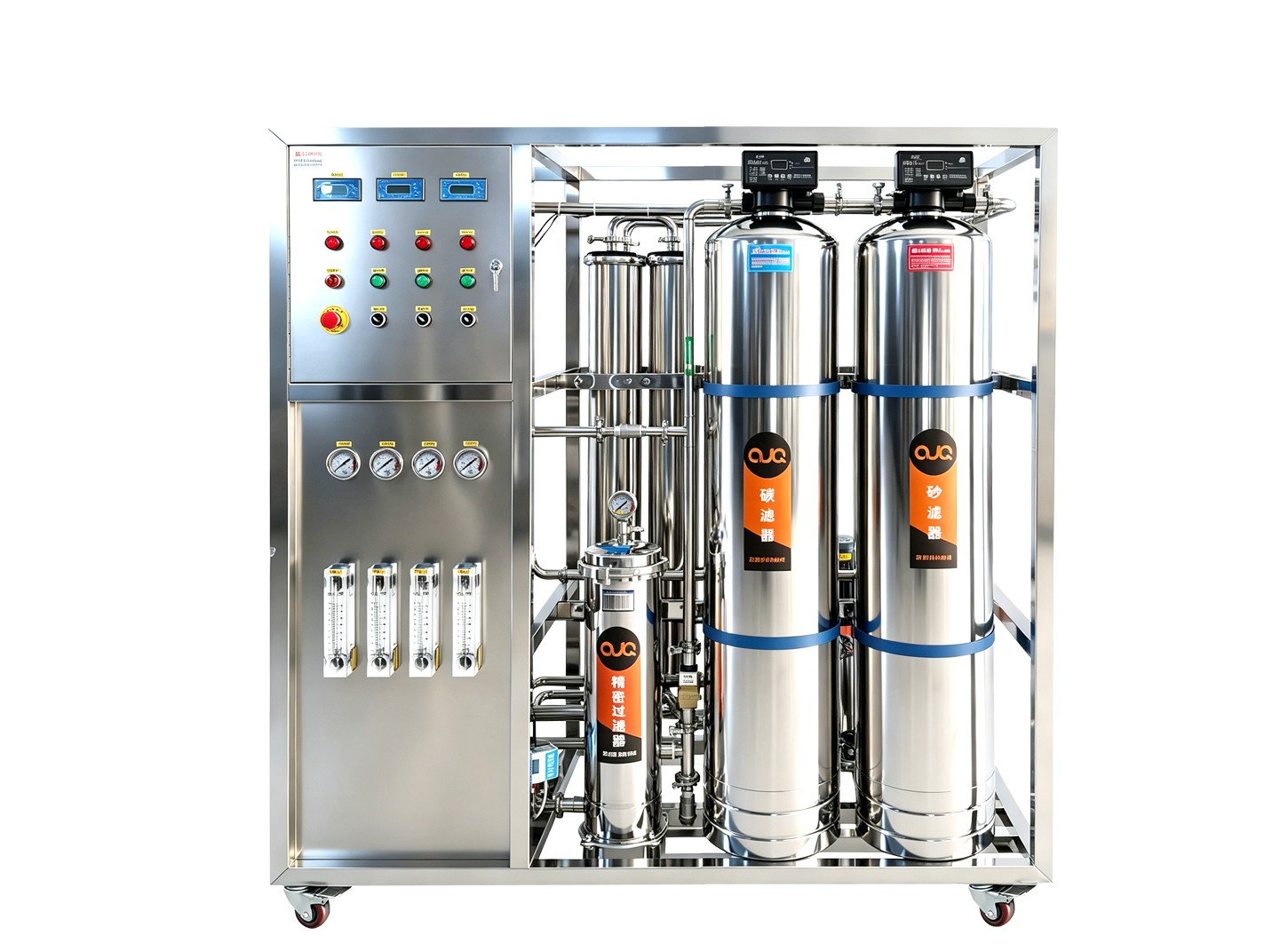

本设备是临沂净澈环保设备有限公司（爱净泉）面向小水量、高水质要求场景推出的集成式双级反渗透纯水设备，型号 AJQ-RO-D500，额定产水量 0.5 m³/h。设备机架、预处理罐体、精密过滤器、膜壳与涉水管路全部采用 SUS304 不锈钢材质，属全不锈钢机型，整机为一体化撬装结构，落地接水电即可运行。

工作原理：原水由原水泵增压后进入预处理系统，先经石英砂过滤器去除泥沙、悬浮物与胶体，再经活性炭过滤器吸附余氯、有机物与异味，随后由精密过滤器（保安过滤器）截留 5 μm 以上颗粒，保护膜元件。预处理后的水由一级高压泵加压至 1.0～1.3 MPa 进入一级反渗透膜组，脱除 97% 以上的溶解盐、细菌与大分子有机物；一级产水再由二级高压泵加压进入二级反渗透膜组进行二次脱盐，产水电导率可稳定控制在 2 μS/cm 以下。

双级反渗透与单级的核心区别在于脱盐次数。单级设备原水只过膜一次，产水电导率通常在 5～20 μS/cm 区间波动；双级工艺把一级产水再经二级泵加压过膜，脱盐率可达 99% 以上，出水水质更稳定、更低，适合原水含盐量偏高、对电导率有明确要求、或需要为后续 EDI／混床等精处理设备提供合格进水的工况。

二、工艺流程

原水箱 → 原水泵 → 石英砂过滤器 → 活性炭过滤器 → 精密过滤器 → 一级高压泵 → 一级反渗透膜组 → 二级高压泵 → 二级反渗透膜组 → 纯水箱 → 变频供水至用水点

（反渗透浓水回流至原水箱，系统回收率提升至 55%～65%）

1、原水箱：用户自备或选配，储存原水并缓冲制水量与用水量之间的波动，建议容积 1 m³ 以上，配液位联动接口。

2、原水泵：卧式离心泵，为预处理段提供稳定的进水压力与流量，与原水箱液位联动，低液位自动停机保护设备。

3、石英砂过滤器：SUS304 不锈钢罐体，配全自动控制阀头，去除原水中的泥沙、悬浮物、铁锈及部分胶体，出水浊度降至 1 NTU 以下，按运行时间或压差自动反洗。

4、活性炭过滤器：SUS304 不锈钢罐体，配全自动控制阀头，吸附余氯、有机物、色度与异味，出水余氯控制在 0.1 mg/L 以下，保护反渗透膜不被氧化降解。

5、精密过滤器：不锈钢壳体，内置 5 μm 熔喷滤芯，截留前级可能泄漏的细微颗粒与活性炭粉末，作为膜元件的最后一道保护。

6、一级高压泵：立式多级离心泵，为一级膜组提供 1.0～1.3 MPa 的稳定运行压力，配低压保护与过载保护，压力异常自动停机。

7、一级反渗透膜组：4040 卷式复合反渗透膜，装于立式不锈钢膜壳内，脱除溶解盐、细菌与大分子有机物，产生一级产水与一级浓水。

8、二级高压泵：立式多级离心泵，将一级产水再次加压至 0.8～1.2 MPa，进入二级膜组进行二次脱盐。

9、二级反渗透膜组：4040 卷式复合反渗透膜，对一级产水进行二次脱盐，产出电导率 ≤ 2 μS/cm 的纯水，脱盐率累计可达 99% 以上。

10、纯水箱与供水：SUS304 不锈钢水箱或食品级 PE 水箱，建议容积 0.5～1 m³，配液位计与供水泵，向各用水点稳压供水；可选配 UV 杀菌、臭氧消毒与纯水循环管路。

11、冲洗与电控系统：开机低压冲洗与停机冲洗，冲刷膜面残留物，延长膜元件寿命；面板集成在线水质数显、压力表、流量计与指示灯，制水、冲洗、停机操作集中控制，缺水、超压、过载自动保护。

三、产品特点

· 全不锈钢机身：机架、预处理罐体、精密过滤器、膜壳与涉水管路全部采用 SUS304 不锈钢，不锈蚀、不产生二次污染，可用高压水枪直接冲洗，适应食品饮料、医药、电子、实验室等有卫生要求的场所。

· 双级反渗透工艺：一级与二级串联脱盐，出水水质稳定可控，电导率长期稳定在 2 μS/cm 以下，脱盐率累计 99% 以上，远优于同级单级设备，可直接作为 EDI、混床等精处理设备的进水。

· 多路水质在线监测：控制柜面板集成在线数显仪表 3 只，实时显示进水、一级产水与二级产水的水质数据，水质变化一眼可见，无需取样送检。

· 双泵双级独立运行：一级、二级各配一台立式多级离心泵，两级压力独立可调，可根据原水水质与出水要求分别设定运行工况，调节范围宽、能耗按需匹配。

· 不锈钢罐体 + 全自动阀头：石英砂与活性炭过滤器均为 SUS304 不锈钢罐体，顶部配全自动控制阀头，按设定周期自动完成反洗、正洗，无需人工扳阀，运行省心。

· 卫生级卡箍连接：管路全部采用卫生级卡箍快装连接，无死角、易拆装，检修与清洗方便，符合食品级使用习惯，也便于后期加装工艺单元。

· 仪表齐全，运行状态可视：面板配 4 只指针式压力表与 4 只转子流量计，配合指示灯、按钮开关与旋钮开关，各段压力、流量与运行状态一目了然。

· 一体化撬装，占地小：预处理、双级反渗透、控制柜全部集成于同一不锈钢机架，整机占地约 1.1 m²，落地接水电即可运行，适合空间受限的车间、实验室与门店。

· 移动与安装方便：机架底部配万向脚轮，可在车间内灵活移位；出厂前完成水路与电路预装调试，到场接管接电即可通水。

四、技术参数

· 产品型号：AJQ-RO-D500

· 设备名称：0.5吨/小时 全不锈钢双级反渗透水处理设备

· 额定产水量：0.5 m³/h（25 ℃ 标准工况）

· 产水回收率：55%～65%

· 系统脱盐率：≥ 99%（双级累计）

· 出水电导率：≤ 2 μS/cm（25 ℃）

· 出水电阻率：≥ 0.5 MΩ·cm（25 ℃）

· 出水硬度：≤ 0.03 mmol/L

· 出水 SDI：≤ 1

· 出水 pH 值：5.0 ～ 7.5

· 微生物指标：细菌总数 ≤ 100 CFU/mL

· 适用水源：市政自来水、地下水、井水（需提供水质检测报告）

· 进水浊度：< 1 NTU（超出需强化预处理）

· 进水余氯：< 0.1 mg/L（超出需强化活性炭或加还原剂）

· 进水硬度：< 1.5 mmol/L（超出建议加装软化装置）

· 进水 SDI：< 5

· 进水 pH 值：3 ～ 10

· 进水温度：5 ～ 35 ℃

· 进水压力：0.2 ～ 0.4 MPa

· 一级运行压力：1.0 ～ 1.3 MPa

· 二级运行压力：0.8 ～ 1.2 MPa

· 电源：AC 380V / 50Hz 三相（可选 AC 220V 单相）

· 装机功率：约 3.0 kW

· 设备尺寸：1500 × 700 × 1600 mm（含预处理罐体）

· 运行重量：约 220 kg（含滤料与膜元件）

· 安装占地：约 1.1 m²

· 控制方式：全自动控制，配液位／压力联动，满水自动停机、缺水自动保护

· 操作面板：不锈钢仪表柜，含急停按钮、按钮开关、旋钮开关与门锁

· 状态指示：运行状态指示灯

· 保护功能：原水缺水、低压保护、高压保护、液位联动、过载保护

· 在线监测：在线水质数显表 3 只、指针式压力表 4 只、转子流量计 4 只

· 机架材质：SUS304 不锈钢（配万向脚轮）

· 预处理罐体：SUS304 不锈钢罐体 2 只（石英砂过滤器、活性炭过滤器），各配全自动控制阀头

· 精密过滤器：不锈钢壳体 1 只，5 μm 熔喷滤芯

· 膜壳：立式不锈钢膜壳 3 支（单芯 4040）

· 反渗透膜：4040 卷式复合反渗透膜，一级 2 支 + 二级 1 支

· 高压泵：立式多级离心泵 2 台（一级、二级各 1 台）

· 原水泵：卧式离心泵 1 台

· 接口尺寸：进水 DN25 / 产水 DN20 / 浓水 DN20 / 排水 DN25

五、适用场景

· 食品饮料：瓶装水、饮料、酒类勾兑、豆制品、酱菜等生产用水，全不锈钢材质便于日常清洗与卫生审核。

· 医药与医疗器械：医疗器械清洗、配药用水、实验室试剂配制用纯水，可作为纯化水系统的一级制备。

· 电子与芯片：电子元件清洗、线路板冲洗用水，低电导率产水减少水痕与离子残留。

· 精密五金与电镀：电镀漂洗、五金件超声清洗，降低水中离子对镀层与表面处理效果的影响。

· 实验室与检测机构：试剂配制、分析仪器供水、器皿冲洗用纯水。

· 化妆品与日化：化妆品配料、乳化设备清洗用水，避免水中离子影响配方稳定性。

· 农业与种植：高档花卉、育苗、无土栽培的营养液配制，避免盐分累积影响根系。

· 小型锅炉与蒸汽发生器：0.5 吨以下小型蒸汽发生器的补给水，降低结垢速率；原水硬度偏高时建议在预处理中增加软化器。

六、定制与安装条件

（一）可定制项

· 产水量与规格：0.25～50 m³/h 范围内按需定制，含单级、双级、带 EDI 等不同工艺组合。

· 原水适配：按原水检测结果调整预处理配置，硬度偏高可增设软化器，含铁锰偏高可增设除铁锰过滤器，含盐量偏高可调整膜元件型号与排列方式。

· 材质与品牌：不锈钢可选 SUS304 或 SUS316L，膜元件、水泵、电控元件品牌可按客户指定配置。

· 控制方式：可选触摸屏控制、远程监控、加药装置、UV 杀菌、变频供水等功能模块。

（二）场地要求

· 地面：平整硬化地面，承重不低于 300 kg/m²，四周预留不少于 600 mm 的检修通道。

· 环境：室内安装，环境温度 5～40 ℃，避免阳光直射；湿度较高场所建议加强通风。

· 空间：机房净高不低于 2.2 m，门宽不小于 800 mm 以便设备进出。

（三）水电要求

· 电源：AC 380V 三相 50 Hz，配独立空开（建议 16 A 以上）并可靠接地；现场仅有 220V 单相电源时可定制单相机型。

· 进水管：接至原水箱或直接接入设备进水口，管径不小于 DN25，进水压力保持 0.2～0.4 MPa，压力不足需增设增压泵。

· 排水：浓水与反洗排水就近接入地漏或排水沟，管径不小于 DN25，排水口应低于设备排水口高度。

原水箱与纯水箱：建议自备原水箱 ≥ 1 m³、纯水箱 0.5～1 m³，材质以 SUS304 不锈钢或食品级 PE 为宜，均需开口通气并配液位联动接口。
