一、产品概述与工作原理

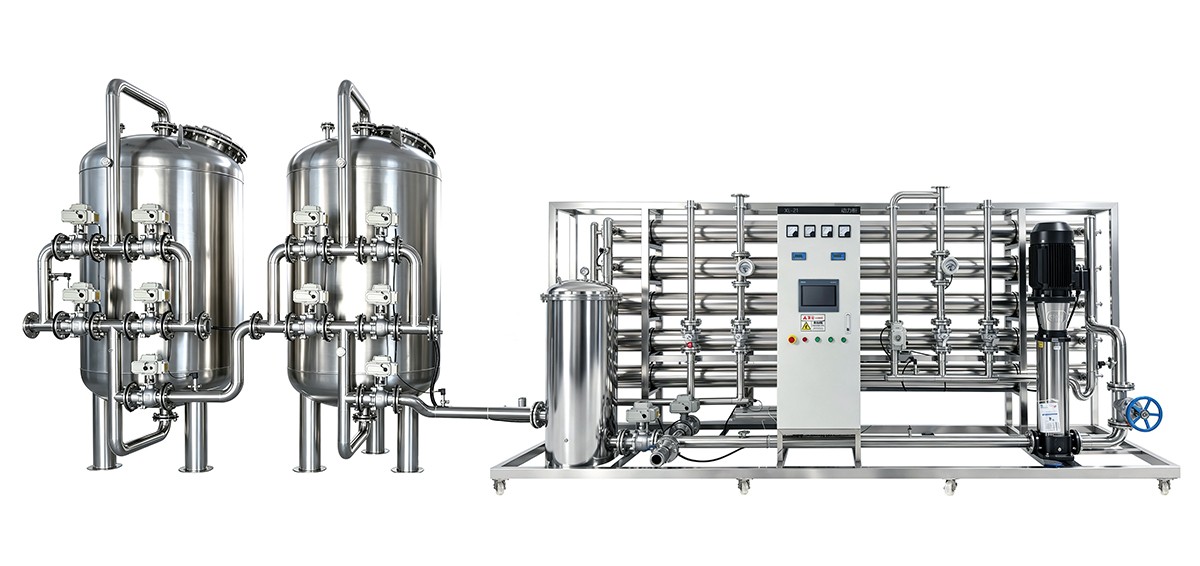

本设备是临沂净澈环保设备有限公司（爱净泉）面向大中型生产企业推出的成套工业纯水系统，额定产水量 20 m³/h，出水电导率可达 10 μS/cm 以下，脱盐率 ≥ 97%。本机由原水泵、石英砂过滤器、活性炭过滤器、阻垢剂加药装置、精密过滤器、高压泵、反渗透膜组、纯水箱、变频供水泵、电控部分及阀门管道组构成，过滤罐体、机架、管路与膜壳全部采用 SUS304 不锈钢材质，罐体内壁抛光处理，落地式布置，整套占地约 12 m²。

工作原理：原水经石英砂与活性炭两级过滤，去除悬浮物、胶体与余氯后，投加阻垢剂防止膜面结垢，再经精密过滤器截留残余颗粒；由高压泵加压至 1.0-1.5 MPa 进入反渗透膜组，水分子在压力驱动下透过膜壁形成产水，溶解盐、细菌、有机物及大部分胶体随浓水排出。系统脱盐率稳定在 97% 以上，长期运行产水电导率不超过 10 μS/cm，满足食品饮料生产用水、瓶装水配料用水与锅炉补给水的深度处理要求。

二、工艺流程

原水箱 → 原水泵 → 石英砂过滤器 → 活性炭过滤器 → 阻垢剂加药 → 精密过滤器 → 高压泵 → 反渗透膜组 → 纯水箱 → 变频供水至用水点

· 1、原水泵：大流量稳定供给原水，与原水箱液位联动，低液位自动停机保护设备。

· 2、石英砂过滤器：不锈钢罐体，拦截泥沙、悬浮物与胶体，出水浊度降至 1 NTU 以下，设计流速 8～10 m/h，配电动阀组自动反洗。

· 3、活性炭过滤器：不锈钢罐体，吸附余氯与有机物，出水余氯控制在 0.1 mg/L 以下，保护膜元件不被氧化降解，同样配自动反洗。

· 4、阻垢剂加药装置：计量泵按进水流量比例投加阻垢剂，抑制碳酸钙、硫酸钙在膜面结垢，延长膜元件使用寿命。

· 5、精密过滤器：不锈钢壳体，5 μm 滤芯截留残留颗粒，作为膜元件的最后一道保护。

· 6、高压泵：立式多级离心泵，为反渗透过程提供 1.0～1.5 MPa 操作压力，配压力保护与软启动。

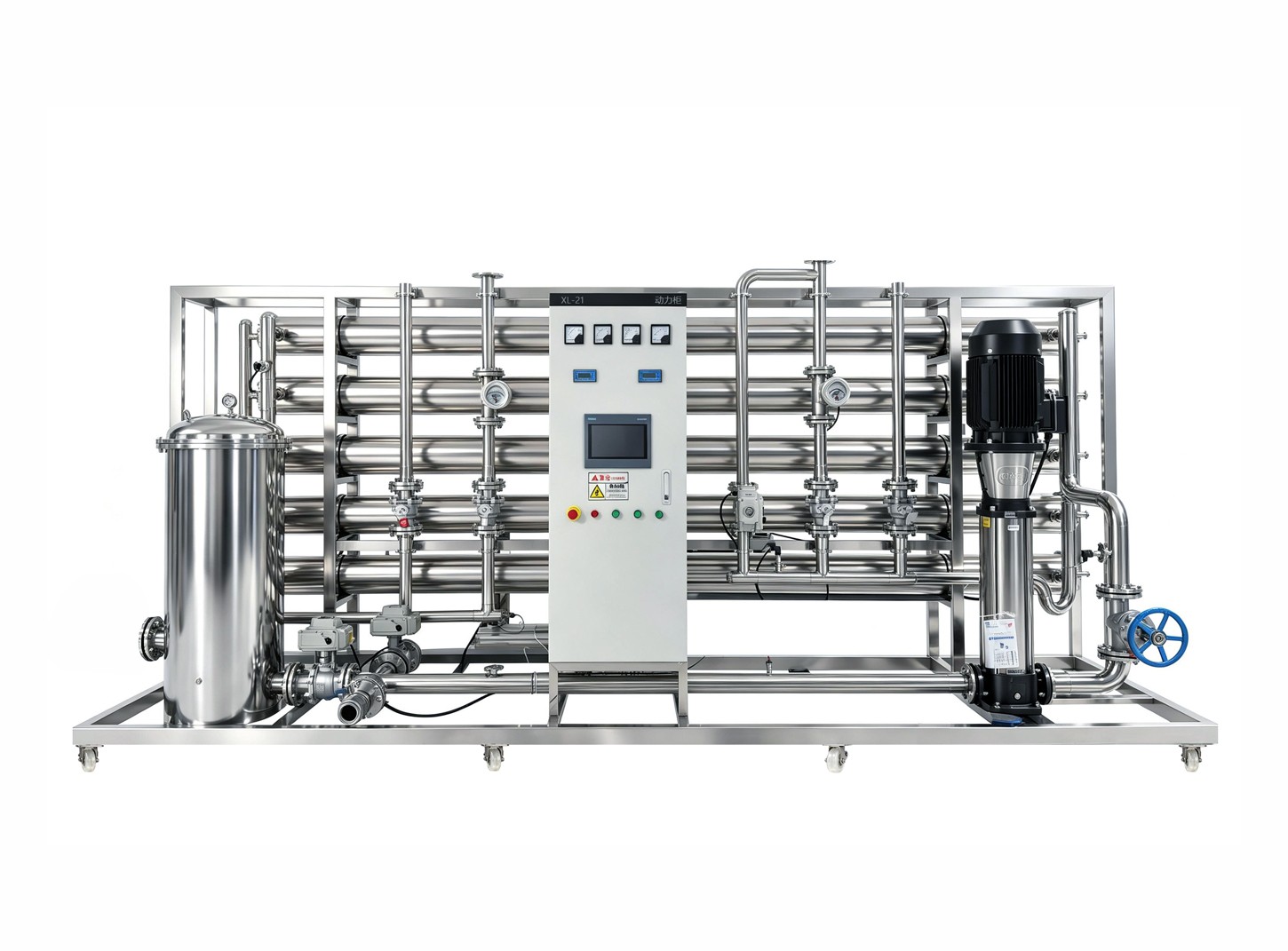

· 7、反渗透膜组：一级反渗透，配 8040 卷式复合膜元件，采用两段式排列，脱盐率 ≥ 97%。

· 8、纯水箱与供水：SUS304 纯水箱，配液位计与变频供水泵，实现用水点稳压；可选配纯水循环管路与臭氧 / UV 杀菌。

三、产品特点

· 全不锈钢材质：过滤罐体、机架、管路与膜壳均采用 SUS304 不锈钢，罐体内壁抛光处理，不锈蚀、不产生二次污染，可通过高压水枪直接冲洗，适用于食品饮料、医药、电子等有卫生要求的场合，可升级 316L 卫生级。

· 大流量设计：额定产水量 20 m³/h，一级两段式排列，配 8040 大膜元件，单机即可满足整厂生产用水需求。

· 出水稳定：脱盐率 ≥ 97%，产水电导率长期稳定在 10 μS/cm 以内，波动小于 ±15%。

· 全自动运行：PLC 加触摸屏控制，电导率、压力、流量、液位在线监测，缺水与超压自动保护，日常无需专人值守，可接入中控室远程监控。

· 自动反洗：石英砂与活性炭过滤器配电动阀组，按运行时间或进出水压差自动反洗，反洗周期与时长可调，无需人工扳阀。

· 省水设计：系统回收率 65%～75%，配浓水回流，浓水还可回收用于车间冲洗或绿化，比常规配置减少废水排放约 30%。

· 材质耐用：全不锈钢结构抗腐蚀，适应潮湿车间与清洗环境，罐体与机架设计寿命 15 年以上。

· 维护便捷：罐体配人孔，滤料可补充更换；膜壳端盖快开，膜元件更换无需拆主管路，系统预留化学清洗接口与清洗泵接口。

· 品牌配件：膜元件选用奥维，高压泵选用利欧，电控元件选用正泰。

四、技术参数

· 产品型号：AJQ-RO-20000

· 额定产水量：20 m³/h（20 吨/小时），最大 22 m³/h

· 产水回收率：65%～75%

· 设备尺寸：主机撬 3500 × 1200 × 2000 mm

· 安装占地：约 12 m²（含过滤罐体与操作空间）

· 运行重量：约 1800 kg

· 脱盐率：≥ 97%

· 出水电导率：≤ 10 μS/cm

· 出水硬度：≤ 0.03 mmol/L

· 出水 SDI：≤ 3

· 微生物指标：细菌总数 < 100 CFU/mL

· 适用水源：市政自来水、地下水、井水、水库水（浊度 < 5 NTU）

· 进水浊度：< 5 NTU

· 进水 SDI：< 5

· 进水余氯：< 0.1 mg/L

· 进水硬度：< 3 mmol/L（超出建议加装软化器）

· 进水温度：5 ～ 35 ℃

· 进水压力：0.25 ～ 0.4 MPa

· 运行压力：1.0 ～ 1.5 MPa

· 电源：AC 380V / 50Hz 三相

· 装机功率：约 22 kW

· 控制方式：PLC + 触摸屏或自动 / 手动可切换

· 保护功能：原水缺水、高压保护、低压保护、液位联动、过载保护、相序保护

· 在线监测：电导率仪 × 3、压力表 × 5、转子流量计 × 3、液位计 × 2

· 机架材质：SUS304 不锈钢

· 罐体材质：SUS304 不锈钢，内壁抛光（可选 316L）

· 管路材质：SUS304 不锈钢（低压段可配 UPVC）

· 膜壳材质：不锈钢（SUS304）

· 水箱材质：SUS304 不锈钢

· 反渗透膜：8040 卷式复合膜，一级两段式排列

· 高压泵：立式多级离心泵，Q = 28 m³/h，H = 130 m

· 加药装置：阻垢剂计量泵 1 套

· 过滤罐体：石英砂过滤器、活性炭过滤器各 1 台

接口尺寸：进水 DN65、产水 DN65、浓水 DN50

五、适用场景

· 食品饮料：瓶装水、饮料配料用水、CIP 清洗用水、蒸汽锅炉补水。

· 酒类酿造：勾兑用水、灌装线清洗、设备清洗。

· 精细化工与精密制造：工艺用水、器具与管道清洗。

· 电子与光伏：元器件清洗、电池片清洗、组件冲洗。

· 化工与电镀：化工配料用水、镀件漂洗用水。

· 精密五金与注塑：精密零件清洗、注塑机冷却循环补水。

· 畜禽养殖与屠宰：屠宰线清洗、畜禽饮用水。

· 集中供水：学校、酒店、产业园区的饮用纯净水集中制水。

六、定制与安装条件

（一）可定制项

· 产水量可在 0.25 ～ 50 吨/小时之间非标定制，15、20、25、30、50 吨为常规档位。

· 材质可选碳钢喷塑、全不锈钢或 316L 卫生级。

· 可选配软化器、二级反渗透、EDI、混床、UV 杀菌、臭氧、变频供水、远程监控。

（二）场地要求

· 建议预留 7 × 2.5 m 空间，地面平整，承重不低于 1000 kg/m²。

· 环境温度 5 ～ 40 ℃，通风良好，避免阳光直射与冻害。

· 就近设置地漏，用于反洗水、浓水与化学清洗水排放，排水能力按不小于 15 m³/h 预留。

（三）水电要求

· 电源：AC 380V / 50Hz 三相，预留 30 kW 容量，主电缆按 35 mm² 以上配置，可靠接地。

· 原水接口：DN65，压力 ≥ 0.25 MPa，供水量不低于 30 m³/h。

· 纯水出口：DN65，接至纯水箱或直接到用水点。

· 浓水排放：DN50，可就地排放或回收用于冲洗、绿化。

七、常见问题

问题：这套 20 吨的设备一天能产多少水？

解答：连续运行按 20 小时计，日产水约 400 吨。若用水集中在单班，可按峰值用水量配 10～20 m³ 纯水箱周转。

问题：需要配多大的原水箱和纯水箱？

解答：原水箱建议不小于 10 m³，保证原水泵吸水稳定并留有反洗用水余量；纯水箱按用水峰值配 10～20 m³，配变频供水泵向用水点稳压供水。

问题：20 吨的设备需要多大的电源？

解答：AC 380V / 50Hz 三相，建议预留 30 kW 容量并单独走线，主电缆按 35 mm² 以上配置，可靠接地。若车间已有 50 kW 以上余量，可直接接入配电柜。

问题：进水硬度偏高，需要加软化器吗？

解答：进水硬度超过 3 mmol/L 时建议加装软化器，或通过阻垢剂加药控制。硬度偏高长期运行会导致膜面结垢，产水量下降、清洗频次增加，严重时膜元件无法恢复。

问题：全不锈钢比碳钢喷塑贵在哪，值不值得？

解答：贵在罐体、机架、管路与膜壳的材质与内壁抛光工艺。全不锈钢不锈蚀、不产生二次污染，可用高压水枪直接冲洗，食品饮料、精细化工、电子等有卫生与审核要求的行业基本是必选；普通工业清洗、锅炉补水类场合用碳钢喷塑即可，成本更低。

问题：耗材多久换一次？

解答：精密过滤器滤芯 3～6 个月，石英砂与活性炭 2～3 年，反渗透膜 2～3 年，实际按运行记录与水质变化调整。

问题：安装调试需要你们派人吗？

解答：设备出厂之前完成整体调试，现场接水接电后即可启动，可通过电话视频远程指导安装，如需上门安装可提前告知，具体费用可根据路程远近、工程天数以及所需人数来具体核算。

八、服务与咨询

· 质保期：整机 12 个月，高压泵与控制柜 24 个月，自验收合格之日起算。

· 售后响应：接到报修后 2 小时内响应，24 小时内提供解决方案，需上门的 3 个工作日内到达。

· 技术服务：免费工艺方案设计、水质分析、安装指导与操作培训，随机附使用说明书与保修卡。

咨询引导：为给出准确方案与报价，请提供原水水质报告（或水源类型）、每小时需求产水量、用水点水质标准、场地尺寸与电源情况。
