一、产品概述与工作原理

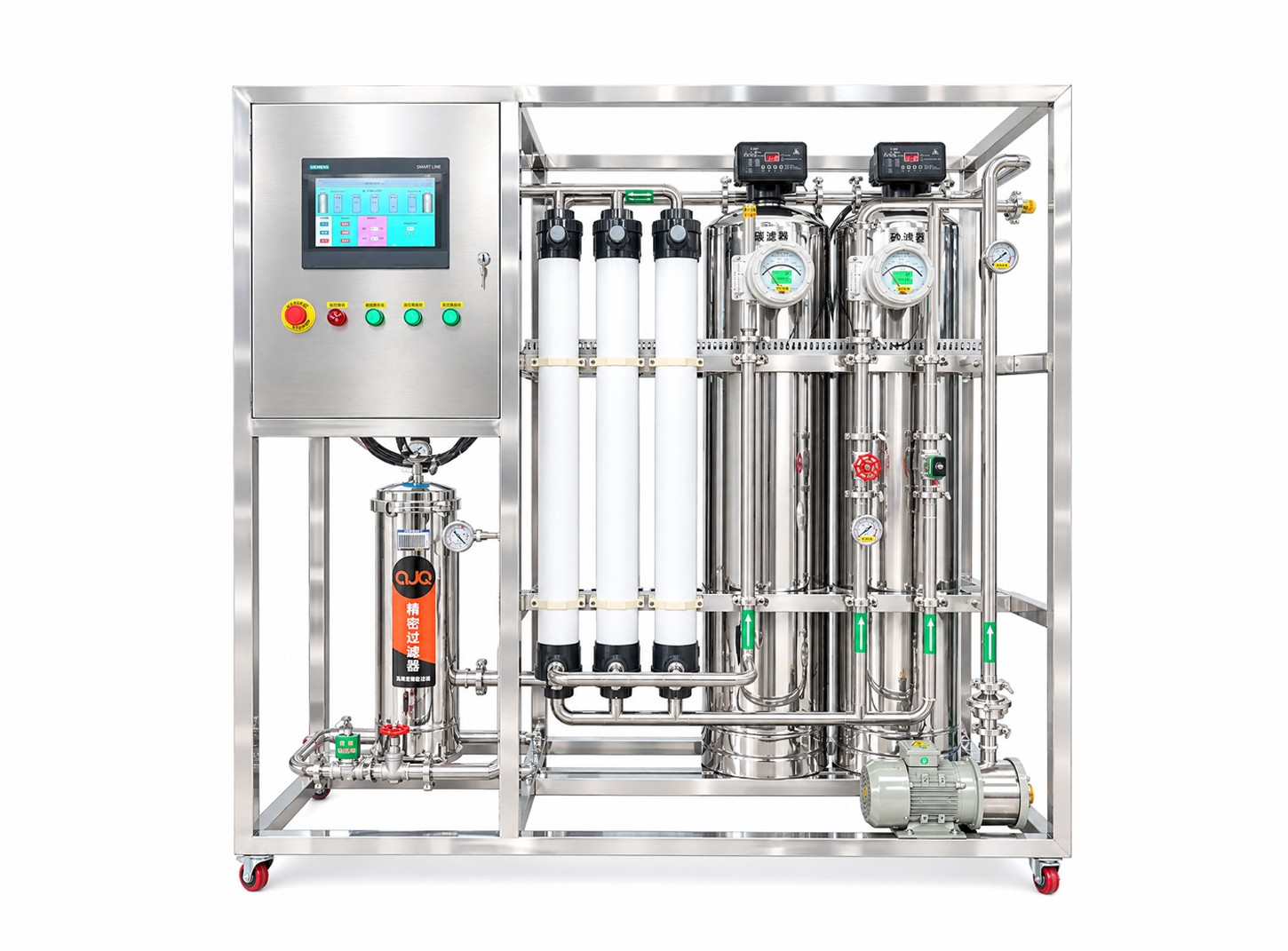

本设备是临沂净澈环保设备有限公司（爱净泉）面向各种生产企业与集中供水场景推出的集成式超滤水处理系统，型号 AJQ-UF-2000，额定产水量 2 m³/h，出水浊度 ≤ 0.2 NTU，SDI ≤ 3，细菌去除率 ≥ 99.99%。本机由原水泵、石英砂过滤器、活性炭过滤器、加药装置、精密过滤器、超滤膜组、超滤水箱、变频供水泵、电控部分及阀门管道组构成，采用 SUS304 不锈钢一体式机架带脚轮布置，占地约 3 m²。

工作原理：原水经石英砂过滤器去除泥沙、悬浮物与胶体，再经活性炭过滤器吸附余氯与有机物，投加药剂后由精密过滤器截留残余颗粒，随后进入中空纤维超滤膜组。超滤是以压力为驱动的筛分过程，膜壁孔径约 0.01 μm，水与小分子物质在 0.1～0.3 MPa 的低压推动下透过膜壁，悬浮物、胶体、细菌、藻类与大分子有机物被截留在膜外，随浓水排出或回流至原水箱。整个过程为纯物理筛分，无需加盐再生、不产生化学污泥，出水浊度长期稳定在 0.2 NTU 以下。

二、工艺流程

原水箱 → 原水泵 → 石英砂过滤器 → 活性炭过滤器 → 加药装置 → 精密过滤器 → 超滤膜组 → 超滤水箱 → 变频供水至用水点

（超滤浓水回流至原水箱，系统回收率提升至 85%～90%）

· 1、原水泵：稳定供给原水，与原水箱液位联动，低液位自动停机保护设备。

· 2、石英砂过滤器：不锈钢罐体，配自动控制阀头，拦截泥沙、悬浮物与胶体，出水浊度降至 1 NTU 以下，按运行时间或压差自动反洗。

· 3、活性炭过滤器：不锈钢罐体，配自动控制阀头，吸附余氯与有机物，出水余氯控制在 0.1 mg/L 以下，保护超滤膜不被氧化脆化。

· 4、加药装置：计量泵投加药剂，可按水质选择次氯酸钠杀菌或 PAC 混凝，抑制膜面生物粘泥与有机物污染。

· 5、精密过滤器：不锈钢壳体，5 μm 滤芯截留残留颗粒，作为超滤膜组前的最后一道保护。

· 6、超滤膜组：中空纤维超滤膜组件 4 支，孔径约 0.01 μm，运行压力 0.1～0.3 MPa，截留悬浮物、胶体、细菌与大分子有机物。

· 7、超滤水箱与供水：SUS304 超滤水箱，配液位计与变频供水泵，实现用水点稳压；可选配纯水循环管路与 UV 杀菌。

· 8、反洗系统：按运行时间或跨膜压差自动反洗，维持膜通量稳定，反洗水可就地排放或回收。

三、产品特点

· 过滤精度高：中空纤维超滤膜孔径约 0.01 μm，出水浊度 ≤ 0.2 NTU，SDI ≤ 3，细菌去除率 ≥ 99.99%，可有效去除悬浮物、胶体、藻类、细菌与大分子有机物。

· 低压运行省电：超滤为低压驱动，运行压力仅 0.1～0.3 MPa，能耗约为同级反渗透系统的 1/3～1/2，日常电费低、运行成本省。

· 回收率高：系统回收率 85%～90%，浓水回流再利用，比反渗透系统节水约 30%，废水排放量小，环评更易通过。

· 成套集成：砂滤、碳滤、加药、精密过滤、超滤膜组与控制系统集成于一体式不锈钢机架，占地约 3 m²，接管接电即可运行，带脚轮便于移位与检修。

· 全自动运行：西门子 SMART LINE 触摸屏加 PLC 控制，制水、反洗、加药、停机一键操作，缺水与超压自动保护，日常无需专人值守。

· 自动反洗：按运行时间或跨膜压差自动触发反洗，无需人工扳阀，膜通量长期稳定。

· 全不锈钢材质：机架、罐体与管路均采用 SUS304 不锈钢，不锈蚀、不产生二次污染，可通过高压水枪直接冲洗，适应潮湿车间与食品加工环境。

· 维护便捷：膜组件采用卡箍快接结构，单支更换无需拆主管路；系统预留化学清洗与加强反洗（CEB）接口。

· 反渗透理想前处理：出水 SDI ≤ 3、浊度 ≤ 0.2 NTU，可作为反渗透系统的前置预处理，替代传统多介质过滤，显著降低反渗透膜污染速率与清洗频次。

四、技术参数

· 产品型号：AJQ-UF-2000

· 额定产水量：2 m³/h（2 吨/小时），最大 2.4 m³/h

· 产水回收率：85%～90%

· 过滤精度：0.01 μm（中空纤维超滤膜）

· 出水浊度：≤ 0.2 NTU

· 出水 SDI：≤ 3

· 细菌去除率：≥ 99.99%

· 出水微生物指标：细菌总数 < 10 CFU/mL，大肠菌群不得检出

· 适用水源：市政自来水、地下水、井水、水库水、河水

· 进水浊度：< 50 NTU

· 进水余氯：< 0.1 mg/L（超出需加还原剂或强化活性炭）

· 进水温度：5 ～ 40 ℃

· 进水压力：0.2 ～ 0.4 MPa

· 运行压力：0.1 ～ 0.3 MPa

· 跨膜压差：0.05 ～ 0.15 MPa（超过 0.15 MPa 建议化学清洗）

· 电源：AC 220V / 50Hz（可按现场条件改为 AC 380V / 50Hz 三相）

· 装机功率：约 1.5 kW

· 设备尺寸：1800 × 700 × 1650 mm

· 运行重量：约 260 kg

· 安装占地：约 3 m²（含操作空间）

· 控制方式：西门子 SMART LINE 触摸屏 + PLC，自动 / 手动可切换

· 操作按钮：急停、加药泵开、制水系统开、冲洗系统开、停机复位

· 保护功能：原水缺水、低压保护、液位联动、过载保护

· 在线监测：压力表 × 4、转子流量计 × 2、液位计

· 机架材质：SUS304 不锈钢（配脚轮）

· 罐体材质：SUS304 不锈钢

· 管路材质：SUS304 不锈钢

· 水箱材质：SUS304 不锈钢

· 超滤膜：中空纤维超滤膜组件 4 支，材质 PVDF（可选 PVC 合金 / PES）

· 过滤罐体：石英砂过滤器、活性炭过滤器各 1 台，配自动控制阀头与数显

· 精密过滤器：不锈钢壳体，5 μm 滤芯

· 加药装置：计量泵 1 套

· 增压泵：离心泵，Q = 3 m³/h，H = 35 m

· 接口尺寸：进水 DN25、产水 DN25、反洗排污 DN25

五、适用场景

· 地表水与地下水净化：去除浊度、胶体、藻类与细菌，出水浊度稳定 ≤ 0.2 NTU。

· 反渗透前处理：替代传统多介质过滤，为反渗透系统提供合格进水（SDI ≤ 3），延长反渗透膜寿命。

· 市政与农村集中供水：村镇集中供水、学校与厂区生活饮用水。

· 食品饮料：工艺用水、瓶桶清洗用水、CIP 清洗用水。

· 中水回用与废水深度处理：中水回用、污水厂尾水深度处理、循环水旁滤。

· 工业用水：锅炉补给水预处理、冷却循环水旁滤。

· 养殖与种植：畜禽饮用水、水产养殖水体净化、灌溉用水处理。

· 医药与化妆品：工艺用水的预处理。

六、定制与安装条件

（一）可定制项

· 产水量可在 0.25 ～ 50 吨/小时之间非标定制。

· 材质可选碳钢喷塑、全不锈钢或 316L 卫生级。

· 膜元件可选 PVDF、PVC 合金或 PES 材质；可做成超滤加反渗透的组合工艺。

· 可选配 UV 杀菌、臭氧、变频供水、远程监控。

（二）场地要求

· 建议预留 2.5 × 1.5 m 空间，地面平整，承重不低于 500 kg/m²。

· 环境温度 5 ～ 40 ℃，通风良好，避免阳光直射与冻害。

· 就近设置地漏，用于反洗水、浓水与化学清洗水排放。

（三）水电要求

· 电源：AC 220V / 50Hz，预留 2.5 kW 容量，可靠接地。

· 原水接口：DN25，压力 ≥ 0.2 MPa，供水量不低于 2.5 m³/h。

· 产水出口：DN25，接至超滤水箱或直接到用水点。

· 反洗排污：DN25，可就地排放或回收用于冲洗、绿化。

七、常见问题

问题：超滤和反渗透有什么区别，我该选哪个？

解答：超滤靠孔径筛分，孔径约 0.01 μm，能去除悬浮物、胶体、细菌与大分子有机物，但溶解性盐类基本不截留，出水电导率与进水接近；反渗透靠压力驱动透过致密膜，能脱除 97% 以上的溶解盐。简单说：只要降浊度、去菌、去胶体，选超滤；要去盐、降电导率，必须用反渗透。两者也常串联使用，超滤做反渗透的前处理。

问题：超滤出水能直接喝吗？

解答：超滤能去除细菌、胶体与悬浮物，出水微生物指标可以达到生活饮用水要求；但若水源存在重金属、硝酸盐等溶解性污染物，超滤无法去除，需配合反渗透。作为直接饮用用途，建议在超滤后加 UV 杀菌或臭氧。

问题：超滤膜多久清洗、多久换一次？

解答：一般每 30～60 分钟自动反洗一次；当跨膜压差上升 0.05 MPa 或产水量下降 10% 时做加强反洗或化学清洗，周期通常 1～3 个月；膜元件使用寿命一般 3～5 年，实际按运行记录与进水水质调整。

问题：超滤膜怕氯吗？

解答：中空纤维超滤膜对余氯的耐受能力有限，长期高余氯会造成膜丝脆化、断丝。本机前置活性炭过滤器会把进水余氯降到 0.1 mg/L 以下，正常使用无需担心；若水源余氯波动大，建议在超滤前补加还原剂。

问题：需要配多大的原水箱和超滤水箱？

解答：原水箱建议不小于 1 m³，保证原水泵吸水稳定并留有反洗用水余量；超滤水箱按用水峰值配 1～2 m³，配变频供水泵向用水点稳压供水。

问题：这套设备一天能产多少水？

解答：连续运行按 20 小时计，日产水约 40 吨。若用水集中在单班，可按峰值用水量配 1～2 m³ 超滤水箱周转。

问题：安装调试需要你们派人吗？

解答：设备出厂之前完成整体调试，现场接水接电后即可启动，可通过电话视频远程指导安装，如需上门安装可提前告知，具体费用可根据路程远近、工程天数以及所需人数来具体核算。

八、服务与咨询

· 质保期：整机 12 个月，增压泵与控制柜 24 个月，自验收合格之日起算。

· 售后响应：接到报修后 2 小时内响应，24 小时内提供解决方案，需上门的 3 个工作日内到达。

· 技术服务：免费工艺方案设计、水质分析、安装指导与操作培训，随机附使用说明书与保修卡。

咨询引导：为给出准确方案与报价，请提供原水水质报告（或水源类型）、每小时需求产水量、用水点水质标准、场地尺寸与电源情况。
