一、产品概述与工作原理

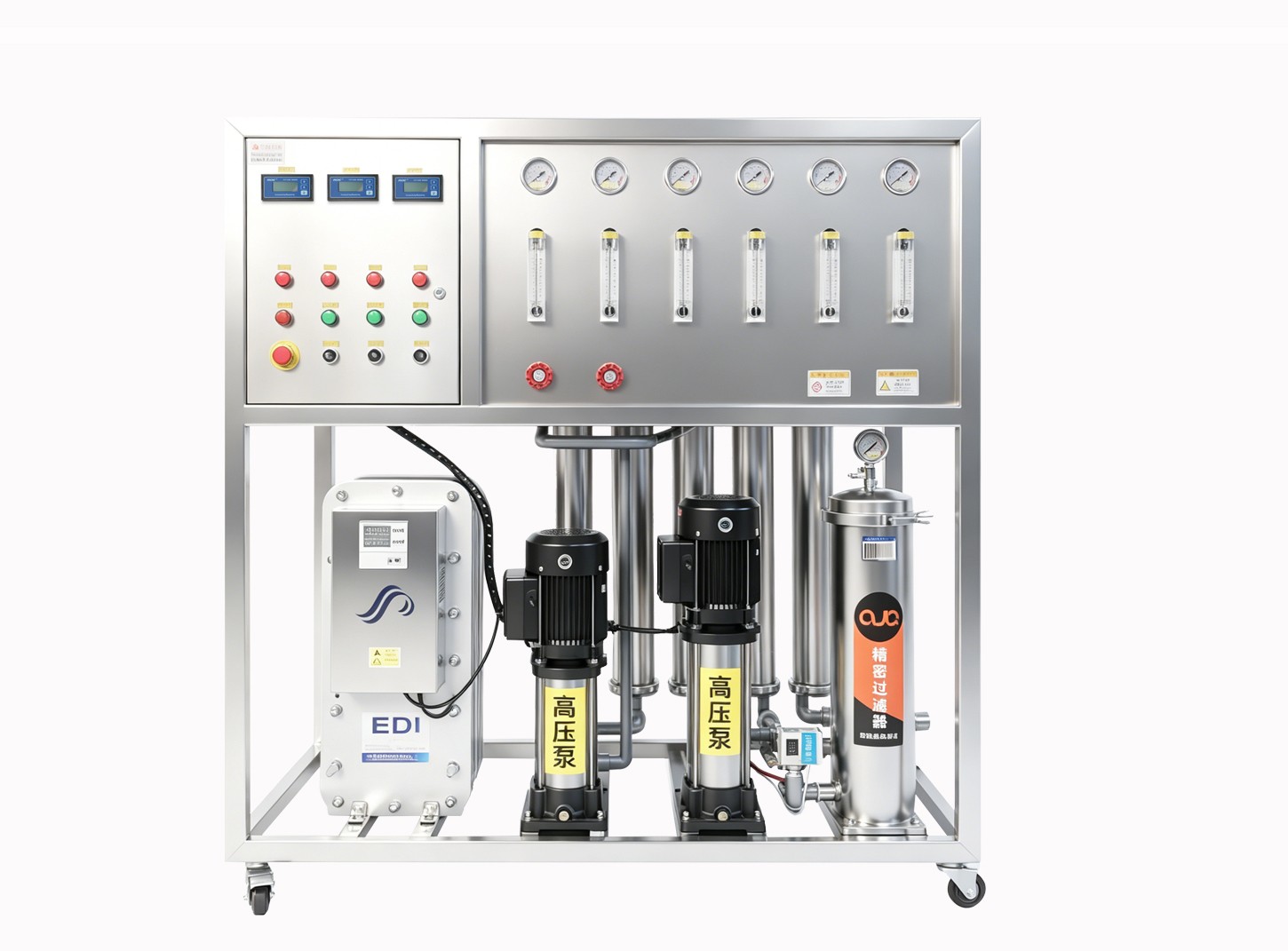

本设备是临沂净澈环保设备有限公司面向电子、光伏、精密清洗、实验室等对水质要求较高的行业推出的成套超纯水系统，型号 AJQ-RO-CC0.5T/H，额定产水量 0.5 m³/h（500 L/h），采用双级反渗透加 EDI 连续电除盐工艺，产水电阻率可达 15 MΩ·cm 以上（25℃），产水电导率不超过 0.1 μS/cm。本机由原水泵、石英砂过滤器、活性炭过滤器、软化器、精密过滤器、一级高压泵、一级反渗透膜组、中间水箱、二级高压泵、二级反渗透膜组、EDI 模块、超纯水箱、电控部分及阀门管道组构成，采用不锈钢机架一体式落地布置，占地面积约 2 m²。

工作原理：原水经预处理去除悬浮物、余氯与钙镁硬度后，由一级高压泵加压至 0.8-1.2 MPa 进入一级反渗透膜组，脱除绝大部分溶解盐、有机物与微生物；一级产水再经二级高压泵加压进入二级反渗透膜组深度脱盐，产水电导率降至 2 μS/cm 以下；二级产水进入 EDI 模块，在直流电场作用下由离子交换树脂与选择性离子交换膜连续去除残余离子，树脂由电场在线再生，无需酸碱再生即可连续产出超纯水。整套系统脱盐率稳定在 99% 以上，产水电阻率长期保持在 15 MΩ·cm 以上，满足电子元器件清洗、精密仪器用水与实验室分析等高纯水要求。

二、工艺流程

原水箱 → 原水泵 → 石英砂过滤器 → 活性炭过滤器 → 软化器 → 精密过滤器 → 一级高压泵 → 一级反渗透膜组 → 中间水箱 → 二级高压泵 → 二级反渗透膜组 → EDI 模块 → 超纯水箱 → 变频供水至用水点

1、原水泵：稳定供给原水，与原水箱液位联动，低液位自动停机保护设备。

2、石英砂过滤器：拦截泥沙、悬浮物与胶体，出水浊度降至 1 NTU 以下，设计流速 8～10 m/h。

3、活性炭过滤器：吸附余氯与有机物，出水余氯控制在 0.1 mg/L 以下，保护膜元件不被氧化降解。

4、软化器：去除钙镁离子，出水硬度控制在 0.03 mmol/L 以下，防止一级膜面与 EDI 浓水侧结垢。

5、精密过滤器：5 μm 滤芯截留残留颗粒，避免划伤高压泵与划破膜壁。

6、一级高压泵：立式多级离心泵，为一级反渗透过程提供 0.8～1.2 MPa 操作压力。

7、一级反渗透膜组：配 4040 卷式复合膜，脱除大部分溶解盐、有机物与微生物，为二级提供合格进水。

8、中间水箱：储存一级产水，为二级高压泵提供稳定吸水，兼作两级之间的水质缓冲。

9、二级高压泵：立式多级离心泵，为二级反渗透过程提供 0.8～1.2 MPa 操作压力。

10、二级反渗透膜组：对一级产水深度脱盐，二级产水电导率控制在 2 μS/cm 以下，作为 EDI 进水。

11、EDI 模块：连续电除盐，产水电阻率 ≥ 15 MΩ·cm，无需酸碱再生，连续产水不停机。

12、超纯水箱与供水：SUS304 超纯水箱 0.5 m³，配液位计与变频供水泵，实现用水点稳压；可选配纯水循环管路，避免管路滞留水影响水质。

三、产品特点

· 出水纯度高：双级反渗透加 EDI 三级串联，产水电阻率 ≥ 15 MΩ·cm，电导率 ≤ 0.1 μS/cm，稳定满足电子级与实验室级用水要求。

· 无需酸碱再生：EDI 依靠直流电场在线再生离子交换树脂，取代传统混床，不产生酸碱废液，也没有再生停机。

· 连续稳定产水：EDI 连续运行，配合二级反渗透提供的稳定进水，产水水质波动小于 ±10%。

· 全自动运行：PLC 加触摸屏控制，电阻率、电导率、压力、流量、液位在线监测，缺水与超压自动保护，日常无需专人值守。

· 三级在线监测：面板配 3 只数字显示仪表，分别监测一级电导率、二级电导率与 EDI 产水电阻率，水质变化一眼可见。

· 材质耐用：不锈钢机架，UPVC 与不锈钢管路，适应洁净车间环境，坚固耐腐蚀。

· 占地紧凑：整机尺寸 1400 × 650 × 1650 mm，一体式机架带脚轮，靠墙布置即可，常规厂房无需专门基建。

· 维护便捷：预处理、双级反渗透与 EDI 分层布置，滤芯与膜元件更换无需拆管路，预留化学清洗接口。

· 品牌配件：膜元件选用奥维，高压泵选用利欧，电控元件选用正泰。

四、技术参数

· 产品型号：AJQ-RO-CC0.5T/H

· 额定产水量：0.5 m³/h（0.5 吨/小时，500 L/h）

· 产水回收率：50%～60%

· 设备尺寸：1400 × 650 × 1650 mm

· 运行重量：约 280 kg

· 安装占地：约 2 m²（含操作空间）

· 工艺配置：双级反渗透 + EDI 连续电除盐

· 脱盐率：≥ 99%（双级）

· 产水电阻率：≥ 15 MΩ·cm（25 ℃）

· 产水电导率：≤ 0.1 μS/cm

· 适用水源：市政自来水、地下水、井水（浊度 < 5 NTU）

· 进水浊度：< 5 NTU

· 进水余氯：< 0.1 mg/L

· 进水硬度：< 3 mmol/L（超出建议加装软化）

· 进水温度：5 ～ 35 ℃

· 进水压力：0.2 ～ 0.4 MPa

· 一级运行压力：0.8 ～ 1.2 MPa

· 二级运行压力：0.8 ～ 1.2 MPa

· EDI 进水要求：电导率 < 20 μS/cm，进水硬度 < 0.03 mmol/L

· 电源：AC 380V / 50Hz 三相（可按现场条件改为 AC 220V / 50Hz 单相）

· 装机功率：约 2.5 kW

· 控制方式：PLC + 触摸屏或自动 / 手动可切换

· 保护功能：原水缺水、高压保护、低压保护、液位联动、EDI 缺水保护、过载保护

· 在线监测：电导率仪 × 2、电阻率仪 × 1、压力表 × 6、转子流量计 × 6、液位计

· 机架材质：不锈钢

· 管路材质：UPVC / 不锈钢

· 膜壳材质：玻璃钢（FRP）

· 水箱材质：SUS304 不锈钢，0.5 m³

· 反渗透膜：4040 卷式复合膜，一级 3 支、二级 2 支

· 高压泵：立式多级离心泵 × 2 台（一级、二级各 1 台）

· EDI 模块：0.5 m³/h 标准模块 1 套，连续电除盐，无需酸碱再生

· 加药装置：阻垢剂计量泵 1 套

· 接口尺寸：进水 DN25、产水 DN20、浓水 DN20

五、适用场景

· 电子与半导体：元器件清洗、晶圆研磨后冲洗。

· 光伏与新能源：电池片清洗、组件清洗用水。

· 精密五金与电镀：精密部件、光学镜片清洗。

· 实验室与检测机构：试剂配制、仪器用水、玻璃器皿终端冲洗。

· 化妆品与日化：配方用水、包装容器清洗。

· 医药与医疗器械：非注射用工艺用水、设备与器具清洗。

· 食品饮料：高端饮品、功能性饮料配料用水。

· 小型锅炉与蒸汽发生器：高压小容量锅炉补给水，防结垢防腐蚀。

六、定制与安装条件

（一）可定制项

· 产水量可在 0.25 ～ 50 吨/小时之间非标定制，超纯水机型常规档位为 0.25、0.5、1、2、5 吨/小时。

· 材质可选碳钢喷塑、全不锈钢或 316L 卫生级。

· 可选配 UV 杀菌、终端超滤、氮封水箱、纯水循环管路、TOC 在线监测、远程监控。

· 电源可按现场条件做成 380V 三相或 220V 单相。

（二）场地要求

· 建议预留 2.5 × 1.5 m 空间，地面平整，承重不低于 500 kg/m²。

· 环境温度 5 ～ 40 ℃，通风良好，避免阳光直射与冻害。

· 就近设置地漏，用于浓水与化学清洗水排放。

（三）水电要求

· 电源：AC 380V / 50Hz，预留 3 kW 容量，可靠接地。

· 原水接口：DN25，压力 ≥ 0.2 MPa，供水量不低于 1.5 m³/h。

· 纯水出口：DN20，接至超纯水箱或直接到用水点。

· 浓水排放：DN20，可就地排放或回收用于冲洗、绿化。

七、常见问题

问题：0.5 吨的 EDI 超纯水设备一天能产多少水？

解答：连续运行按 20 小时计，日产超纯水约 10 吨。若用水量集中在白班，可配 0.5～1 m³ 超纯水箱周转使用。

问题：EDI 和混床比，哪个更省事？

解答：EDI 不需要酸碱再生，靠直流电场在线再生树脂，全程不停机、无酸碱废液，日常只需监测进水水质与产水电阻率；混床初期投入略低，但每次再生都要停机并消耗酸碱，人工与废水处理成本更高。对 0.5 吨这类小流量、连续供水要求高的场合，EDI 更省事。

问题：为什么一定要做双级反渗透？

解答：EDI 对进水要求较高，进水电导率一般要控制在 20 μS/cm 以下。单级反渗透产水电导率多在 5～20 μS/cm，波动较大，容易让 EDI 工作电流升高、产水电阻率下降；再加一级反渗透把进水电导率稳定压到 2 μS/cm 以下，EDI 才能长期稳定在 15 MΩ·cm 以上，模块寿命也更长。

问题：我们当地水质偏硬，需要加软化器吗？

解答：进水硬度超过 3 mmol/L 时建议加装软化器。EDI 的浓水侧对硬度非常敏感，一旦结垢很难恢复，软化器是保护 EDI 的关键一道。

问题：耗材多久换一次？

解答：精密过滤器滤芯 3～6 个月，石英砂与活性炭 2～3 年，反渗透膜 2～3 年，EDI 模块 3～5 年，实际按运行记录与水质变化调整。

问题：安装调试需要你们派人吗？

解答：整机出厂前完成联调，现场接管接电后即可启动。可派技术人员现场指导安装与操作培训，周期约 1～2 天。

八、服务与咨询

· 质保期：整机 12 个月，高压泵与控制柜 24 个月，自验收合格之日起算。

· 售后响应：接到报修后 2 小时内响应，24 小时内提供解决方案，需上门的 3 个工作日内到达。

· 技术服务：免费工艺方案设计、水质分析、安装指导与操作培训，随机附使用说明书与保修卡。

咨询引导：为给出准确方案与报价，请提供原水水质报告（或水源类型）、每小时需求产水量、用水点水质标准、场地尺寸与电源情况。
